Servicios Científico-Técnico

Análisis Textural y Térmico


Análisis térmico


Responsables Científicos
Dr. Luis A. Pérez Maqueda, Dr. Pedro Enrique Sánchez Jiménez
Personal Técnico
Dª Cristina Gallardo López

Las técnicas de análisis térmico permiten estudiar aquellos cambios físicos o químicos que ocurren en los sólidos en función de la temperatura y que conlleven modificaciones en su masa o intercambios de calor con su entorno.
En el servicio se pueden realizar experimentos desde temperatura ambiente hasta 1500ºC, tanto en atmósfera inerte (N2) como reactiva (aire, O2,…).
Se dispone de tres técnicas: Análisis Termogravimétrico (TG) y Análisis Térmico Diferencial (ATD).

Instrumental disponible

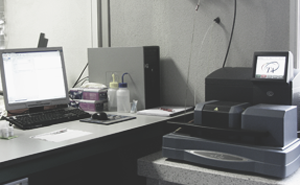

  • Equipo termogravimétrico simultáneo TG/DTA/DSC  STA449 F5 Jupiter (NETZSCH)
  • Dilatómetro mecánico horizontal DIL 402 Expedis Select (NETZSCH)
  • Equipo de análisis térmico simultáneo TG/ATD/CDB TA Instruments Q600
  • Equipo termogravimétrico TG, TA Instruments Q5000
  • Equipo de calorimetría Calvet, Setaram Sensys



Prestaciones
Externos
OPI / AGE / Universidades Otros
Análisis Térmico ATD-TG 164,68 (€/muestra) 180,37 (€/muestra)
Calorimetría diferencial de barrido (DSC) 189,56 (€/muestra) 207,61 (€/muestra)

Contacto
maqueda@icmse.csic.es
954 48 95 48


Fisi-quimisorción


Responsables Científicos
Dr. Gerardo Colón Ibáñez, Dr. Alfonso Caballero Martínez
Personal Técnico
Dª Cristina Gallardo López

Este servicio constituye una herramienta básica para la caracterización microestructural de sólidos pulverulentos de distinta naturaleza, en cuanto a porosidad, superficie específica y superficie químicamente activa.

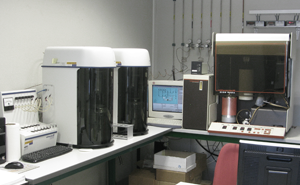

En el servicio se dispone de un analizador de adsorción de gases (Micromeritics, ASAP 2020) que proporciona isotermas de adsorción y desorción, a partir de los cuales se obtienen de ellas la superficie específica y distribución del tamaño de poro y de microporo de estos materiales, incorporando también los accesorios necesarios para medidas de quimisorción.

Instrumental disponible

  • Analizador científico de fisisorción ASAP2010 (Micromeritics)
  • Analizador de quimisorción ASAP2010 (Micromeritics)
  • Analizador de fisisorción multimuestra TRISTAR II (Micromeritics)
  • Analizador de fisisorción multimuestra TRISTAR II-Kr (Micromeritics)



Prestaciones
Externos
OPI / AGE / Universidades Otros
Desorción a temperatura programada (TPD) 79,55 (€/muestra) 87,13 (€/muestra)
Oxidación a temperatura programada (TPO) 79,55 (€/muestra) 87,13 (€/muestra)
Quimisorción 79,55 (€/muestra) 87,13 (€/muestra)
Reducción a temperatura programada (TPR) 79,55 (€/muestra) 87,13 (€/muestra)
Superficie específica (Area BET) 81,90 (€/muestra) 89,70 (€/muestra)
Superficie específica (Isoterma Adsorción-Desorción) 90,11 (€/muestra) 98,69 (€/muestra)

Contacto
gcolon@icmse.csic.es, caballero@us.es
954 48 95 36 - 954 48 95 43


Espectrometría de Emisión Atómica


Espectrometría de Emisión Atómica (ICP-OES)


Responsables Científicos
Dr. Francisco José Gotor Martínez
Personal Técnico
Lda. Belinda Sigüenza Carballo



La espectrometría de emisión atómica de plasma acoplado inductivamente (ICP-OES) es una técnica analítica que permite la cuantificación de elementos hasta nivel traza en muestras en solución. La muestra a analizar es nebulizada y conducida a un plasma de argón, en donde se produce la desolvatación, vaporización, atomización e ionización de los elementos a analizar. Los átomos e iones excitados por la elevada energía térmica suministrada por el plasma emiten durante el proceso de relajación radiación electromagnética de longitudes de onda características de cada elemento. La intensidad de las distintas líneas de emisión es proporcional a la concentración del analito y con la correspondiente curva de calibración es posible realizar su cuantificación. Esta técnica presenta elevada sensibilidad, excelente límite de detección (en el rango ppb, µg/L), buena precisión, alto rendimiento y capacidad multi-elemental, aunque en determinadas ocasiones se pueden producir interferencias espectrales debido a un alto número de líneas de emisión.

Se pueden suministrar muestras sólidas, realizándose la digestión por parte del servicio, o líquidas en solución acuosa ligeramente ácida. No se admiten muestras en HF. Las muestras líquidas no deben presentar precipitados ni coloides en suspensión y deberán poseer un volumen mínimo de 10 ml. Las muestras se entregarán al técnico encargado del servicio, junto con la solicitud de análisis debidamente cumplimentada que se encuentra disponible en la web del ICMS.

Instrumental disponible

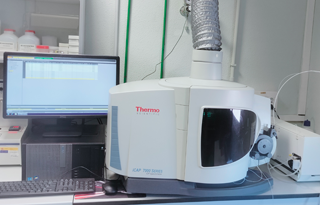

  • iCAP 7200 ICP-OES Duo (ThermoFisher Scientific)
  • Digestor por microondas ETHOS EASY (Milestone)



Prestaciones
Externos
OPI / AGE / Universidades Otros
Análisis Elementos ICP-OES. Análisis Elemental ICP-OES Muestras Líquidas 20,60 (€/elemento) 22,56 (€/elemento)
Digestión de Muestra 34,82 (€/muestra) 38,14 (€/muestra)

Contacto
belinda@icmse.csic.es
954 48 95 39, int: 446139


Espectroscopías Vibracionales


Espectroscopía Infrarroja


Responsables Científicos
Dr. Mauricio Calvo Roggiani, Dr. Miguel Angel Centeno Gallego
Personal Técnico
Dr. Miguel Angel Avilés Escaño

Reserva on-line

La espectroscopía de Infrarrojos (FT-IR) se basa en la absorción de radiación infrarroja por parte de los materiales. Esta absorción supone un cambio en la energía vibracional de los enlaces, siempre que se produzca un cambio en la polarización de dicho enlace. El resultado obtenido es un espectro en el que se representa la radiación absorbida o transmitida en función del número de onda de la radiación, lo cual permite identificar el enlace correspondiente.
El equipo en el ICMS cubre un rango de número de ondas que va desde 5000 a 250 cm-1 (óptica de CsI) y se puede trabajar con purga o en vacío. Se halla equipado con accesorios para trabajar en los modos de Reflectancia Difusa (DRIFT), Reflectancia Total Atenuada (ATR) y Reflexión Especular. Dispone de un microscopio de Infrarrojos que tiene una resolución lateral de 10 µm.

Instrumental disponible

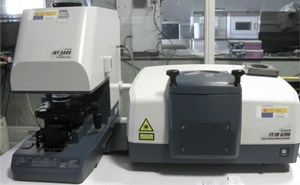

  • JASCO FT/IR-6200 IRT-5000



Prestaciones
Externos
OPI / AGE / Universidades Otros
Caracterización por Espectroscopía Infrarroja
67,61 (€/hora)
74,05 (€/hora)

Contacto
mauricio.calvo@icmse.csic.es, centeno@icmse.csic.es
954 48 95 39


Espectroscopía Micro-Raman


Responsables Científicos
Dr. Miguel Angel Centeno Gallego, Dr. Mauricio Calvo Roggiani
Personal Técnico
Dr. Miguel Angel Avilés Escaño

Reserva on-line

La espectroscopía Raman se basa en un proceso fotónico en el que la radiación incidente es dispersada por la muestra, produciéndose transiciones de tipo vibracional y rotacional. En general, el espectro Raman se interpreta como un espectro vibracional que ofrece información muy similar al espectro de infrarrojo, aunque las vibraciones que se ven reflejadas en el espectro Raman no son siempre las mismas que en aquel. Para que un modo vibracional sea activo en espectroscopia Raman es necesario que se produzcan cambios en la polarizabilidad de los enlaces químicos o la molécula considerada, lo que conlleva la producción de momentos dipolares inducidos. Su campo de aplicación es muy extenso: semiconductores, compuestos del carbono (grafito, diamante, nanotubos, fibras…), catalizadores, pigmentos, etc.

Instrumental disponible

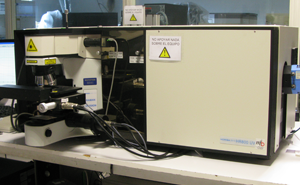

  • LabRAM Horiba Jobin Yvon dotado de un microscopia confocal y 3 longitudes de excitación (785 nm rojo, 532 nm verde, y 325 nm UV)



Prestaciones
Externos
OPI / AGE / Universidades Otros
Espectroscopía micro-Raman
50,82 (€/hora)
55,66 (€/hora)

Contacto
centeno@icmse.csic.es, mauricio.calvo@icmse.csic.es
954 48 95 43 - 954 48 95 81 - 954 48 95 79


Espectroscopía de Electroluminiscencia


Espectroscopía de Electroluminiscencia


Responsables Científicos
Dr. Mauricio Calvo Roggiani, Dr. Hernán Míguez García

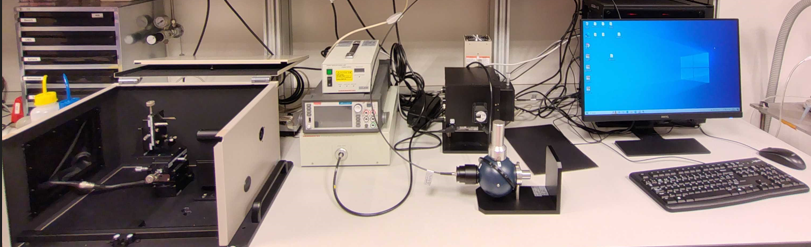

El servicio de espectroscopía de electroluminiscencia del ICMS permite caracterizar íntegramente la fotoemisión activada por corriente de un dispositivo emisor de luz (LED). El servicio cuenta con una esfera integradora con un puerto que aloja al dispositivo electroluminiscente conectada a un detector CCD. También se dispone de un módulo para la caracterización angular del dispositivo electroluminiscente.
Las medidas permiten obtener las curvas de luminancia vs densidad corriente o vs potencial y la eficiencia cuántica de electroluminiscencia.

Instrumental disponible

  • Sistema de medida EQE: C9920-12
  • Distribución del brillo de luz: C9920-11
Prestaciones
Externos
OPI / AGE / Universidades Otros
Espectrofometría y Fotoluminiscencia 147,64 (€/hora) 161,71 (€/hora)

Contacto
mauricio.calvo@icmse.csic.es, h.miguez@csic.es



Espectroscopía Ultravioleta-Visible-Infrarrojo Cercano


Espectroscopía Ultravioleta-Visible-Infrarrojo Cercano


Responsables Científicos
Dr. Gabriel Sebastián Lozano Barbero, Dr. Hernán Míguez García
Personal Técnico
Dr. Miguel Angel Avilés Escaño

Reserva on-line

La técnica de espectroscopía en el rango ultravioleta, visible e infrarrojo cercano (UV-Vis-NIR) nos permite conocer como materiales de distinta morfología (principalmente polvos, láminas y partículas o moléculas en suspensión) reflejan y transmiten la luz incidente en el rango comprendido entre 190 nm y 3000 nm. De esta forma, es posible extraer información sobre su eficiencia como filtros ópticos, ya sean especulares o difusores, y/o sobre la luz absorbida por ellos, lo que indirectamente nos permite estimar su gap electrónico (en el caso de dieléctricos), las transiciones electrónicas que tienen lugar (en el caso de moléculas o sistemas dopados con átomos de otra especie), o las resonancias plasmónicas (en el caso de metales).

Instrumental disponible

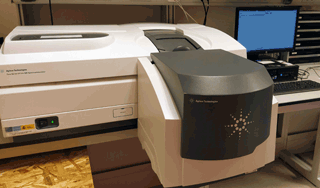

  • Cary 5000+UMA (Universal Measurement Accessory)
  • Cary 300



Prestaciones
Externos
OPI / AGE / Universidades Otros
Espectroscopía UV-Visible (CARY 300)
19,75 (€/hora)
21,64 (€/hora)
Espectroscopía UV-Visible-NIR (CARY 7000)
34,95 (€/hora)
38,28 (€/hora)

Contacto
glozano@icmse.csic.es, h.miguez@csic.es
954 48 95 39


Espectroscopía Ultrarápida


Laboratorio de Espectroscopía Ultra-rápida


Responsables Científicos
Dr. Hernán Míguez García, Dr. Juan F. Galisteo López

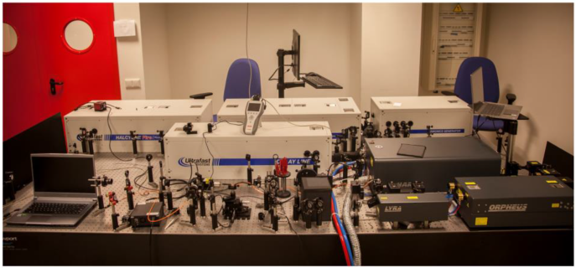

El laboratorio de espectroscopía ultra-rápida permite realizar medidas de absorción y emisión resueltas en el tiempo con una resolución temporal de 190 femtosegundos (fs) y un amplio rango temporal que va de los 190 fs a 1 milisegundo (ms). Las medidas pueden realizarse en el rango espectral 350-850 nm.

Instrumental disponible

  • Sistema de excitación láser ultra-rápido formado por un láser pulsado PHAROS (Light Conversion) (longitud de onda de emisión 1030nm, tasa de repetición 1kHz y duración de pulso 190fs) y un amplificador paramétrico (OPA) ORPHEUS (Light Conversion) que produce pulsos de duración y tasa de repetición iguales al PHAROS pero con una longitud de onda sintonizable en el rango 350-2500nm.
  • Espectrómetros de absorción para el rango temporal 190fs-8ns (HELIOS, Ultrafast Systems) y 2ns-1ms (EOS, Ultrafast Systems). Ambos sistemas permiten realizar medidas en el rango espectral 350-1100nm con una resolución de 2nm.
  • Espectrómetro de emisión para el rango temporal 190fs-5ns (HALCYONE, Ultrafast Systems) oeprativo en el rango espectral 350-1100nm.
  • Sistema de time-correlated single-photon counting (TCSPC) para realizar medidas de emisión resuelta en el tiempo en el rango temporal 1ns-1ms y en el rango espectral 200-850nm.



    Prestaciones
    Externos
    OPI / AGE / Universidades Otros
    Espectroscopía Ultra-Rápida de Emisión y Absorción 117,20 (€/hora) 128,37 (€/hora)

    Contacto
    h.miguez@csic.es, juan.galisteo@csic.es
    954 48 95 87


    Análisis Químico de Superficie por Fotoemisión


    Análisis Químico de Superficies por Fotoemisión


    Responsables Científicos
    Dr. Juan Pedro Espinós Manzorro, Dr. Juan Pedro Holgado Vázquez
    Personal Técnico
    Dra. Florencia Vattier Lagarrigue, Lda. Verónica Rodríguez Bravo

    Las "Espectroscopías de Fotoelectrones" (XPS/ESCA y AES) son técnicas de análisis cuantitativo no destructivo, sensibles exclusivamente a las primeras capas de la superficie de los sólidos (20-30 Å), que permiten obtener información sobre las propiedades químicas, físicas y electrónicas de las mismas.
    El interés técnico de esta información es enorme en campos tales como corrosión, catálisis, tratamientos de superficies, fenómenos de flotación y adherencia,  segregación  de fases, etc.
    La característica más importante de la Espectroscopía de Fotoelectrones (XPS/ESCA) es que permitir diferenciar distintos estados de oxidación y/o situaciones del entorno (coordinación) de los átomos en las muestras sólidas analizadas. El límite de detección es del 0.5% para cada especie química.
    El servicio dispone actualmente de dos instrumentos independientes.

    Instrumental disponible

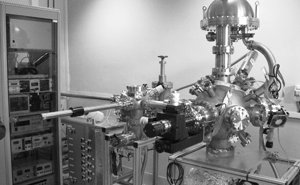

    Espectrómetro de Fotoelectrones PHOIBOS 100-DLD, compuesto de:

    • Cámara de análisis, analizador hemiesférico multicanal PHOIBOS 100-DLD, manipulador de cuatro ejes, y fuentes de excitación de rayos X (dual, Alka y MgKa, acromático), de luz ultravioleta y de haces de electrones, lo que permite realizar análisis superficiales mediante técnicas de XPS, UPS, ISS y REELS, así como estudios angulares.
    • Dos Precámaras de tratamientos, con vacío residual de 10-8 y 10-9 mbar respectiva-mente, en las que es posible someter a las muestras a tratamientos diversos como: calentamientos a alta temperatura (T<800ºC) bajo atmósfera controlada, desbastado iónico con gases inertes o reactivos, exposición a plasmas, iluminación con laser, deposición de metales, óxidos y compuestos sencillos, exfoliación in situ, etc.

    Espectrómetro de Fotoelectrones SPECS, compuesto de:

    • Cámara de análisis, dotada de analizador hemiesférico multicanal PHOIBOS 100, manipulador de tres ejes, y fuentes de excitación de rayos X (dual, Alka y MgKa).
    • Precámara de tratamiento de alta Presión y alta Temperatura (HPHT Cell). En esta Cá-mara es posible someter a las muestras a tratamientos térmicos en presencia de gases hasta una presión de 20 atm y 800 ºC, tanto en estático como en dinámico (simultáneamente).
    • Una cámara de inserción rápida dotada de sistema de aparcamiento/ desgasificado, que permite evacuar las muestras a temperatura reducida (T < 150ºC). También es posible la realización de tratamientos de desbatado iónico o la incorporación de otros sistemas (iluminación con luz Uv-Vis, evaporación de metales, u otros compuestos, etc.).



    Prestaciones
    Externos
    OPI / AGE / Universidades Otros
    Espectroscopía Fotoelectrónica de Ultravioleta (UPS). Análisis de UPS o REELS o ISS con Técnico
    138,58 (€/hora)
    151,77 (€/hora)
    Spectroscopy X-ray Photoelectron Spectroscopy (XPS). Análisis XPS con Técnico
    103,28 (€/hora)
    113,12 (€/hora)
    Spectroscopy X-ray Photoelectron Spectroscopy (XPS). Tratamiento in situ con Técnico 103,28 (€/hora) 113,12 (€/hora)
    Spectroscopy X-ray Photoelectron Spectroscopy (XPS). Análisis Cuantitativo de los Datos con Técnico 118,67 (€/hora) 129,97 (€/hora)
    Spectroscopy X-ray Photoelectron Spectroscopy (XPS). Emisión de Informe Científico 163,11 (€/hora) 178,64 (€/hora)

    Contacto
    jpespinos@icmse.csic.es, holgado@icmse.csic.es
    954 48 95 30 - 954 48 95 36


    Determinación del Mojado en Superficie


    Determinación del Mojado en Superficie


    Responsables Científicos
    Dra. Carmen López Santos

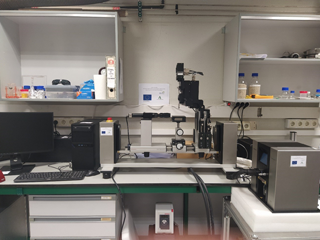

    La caracterización avanzada del mojado mediante un goniómetro para la determinación del ángulo de contacto de gotas de líquido depositadas sobre una superficie es una técnica de análisis cuantitativo y no destructivo en general, dependiendo de la reactividad que presente el material con el líquido de mojado. La combinación de varios líquidos permite determinar la tensión superficial del material que se moja y realizar estimaciones del trabajo de adhesión en ambientes controlados. El control de la mojabilidad de materiales y superficies inteligentes, bajo la acción de estímulos externos como la aplicación de luz, gradientes de temperatura y/o humedad, cambio de pH o campos eléctricos, son de vital interés en aplicaciones avanzadas de la industria aeronáutica, líneas de comunicación, transporte, protección, patrimonio, energía solar y eólica o biomedicina, entre otras.

    La determinación del ángulo de contacto se realiza mediante la aplicación de la ecuación de Young para el equilibrio de tensiones interfaciales, con sensibilidad a escala nanométrica. Los ensayos se pueden realizar en modo estático o en modo dinámico para la obtención de histéresis (ángulo de avance y retroceso) de superficies y valores críticos de deslizamiento de gotas. En cuanto a la tensión superficial del material, los modelos teóricos implementados son los de Owens, Wendt, Rabel and Kaelble, Extended Fowkes, Schultz y Van Oss&Good y Neumann, basados en la existencia de componentes polares y dispersivas. Además, el seguimiento temporal del ángulo de contacto de una superficie da cuenta del envejecimiento y estabilidad en determinados ambientes de uso. Finalmente, la asistencia de una cámara de temperatura y humedad controlada permite la realización de estudios de condensación/evaporación y congelación / descongelación de agua en superficies.

    El equipo de medida de ángulo de contacto y tensión superficial, ha sido subvencionado por la Junta de Andalucía (Ayudas a Infraestructuras y equipamientos de I+D+i 2019-PAIDI2020 Fondo Europeo de Desarrollo Regional.

    Instrumental disponible

    Goniómetro de ángulo de contacto óptico OCA 25 de DataPhysics, compuesto de:

    • sistema de inyección doble con volumen de gota líquida, entre los nanolitros (cercano al estado del arte de la técnica) a las decenas de microlitros, controlado por una válvula magnética para su dispensación
    • plataforma de giro TBU100 para estudios de deslizamiento de gotas sobre la superficie (-5º - 95º)
    • base portamuestras orientable en las 3 direcciones espaciales
    • módulo termoeléctrico TPC160 para el control de la temperatura (de -30ºC a 150ºC)
    • módulo para la aplicación de campo eléctrico EWP100 en estudios de estimulación del mojado por campos eléctricos (0-64kV DC/AC, distancia electrodos 3-10mm)
    • cámara de electrohumedecimiento HGC30 para el control de la humedad de la atmósfera ambiental (de 5% a 90%)
    • software SCA 21 con rutina integrada para la estimación de tensiones superficiales (0.01-2000 mN/m)
    • sistemas de visualización frontal (3250 f/s) y vertical (2450 f/s)



    Prestaciones
    Externos
    OPI / AGE / Universidades Otros
    Determinación de Ángulo de Contacto en Superficie (Wetting Tension)
    55,80 (€/hora)
    61,11 (€/hora)
    Determinación de Ángulo de Contacto en Superficie (Wetting Ambiente Controlado)
    106,97 (€/hora)
    106,97 (€/hora)
    Determinación de Ángulo de Contacto en Superficie (Electrowetting)
    57,53 (€/hora)
    63,04 (€/hora)
    Determinación de Ángulo de Contacto en Superficie (Wetting - Informe)
    64,42 (€/hora)
    70,56 (€/hora)

    Contacto
    mclopez@icmse.csic.es



    Caracterización Tribológica y Mecánica de Superficies


    Caracterización Tribológica y Mecánica de Superficies


    Responsables Científicos
    Dr. Juan Carlos Sánchez López
    Personal Técnico
    Lda. Belinda Sigüenza Carballo

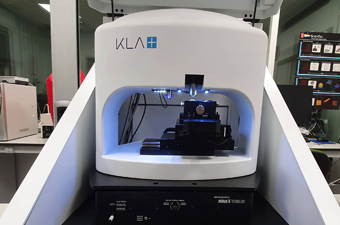

    El nanoindentador KLA G200x permite la evaluación de las propiedades mecánicas en la nanoescala (dureza, módulo de Young) lo cual resulta fundamental para recubrimientos y tratamiento superficiales, obviando la contribución del sustrato.  La técnica CSM (Continuous Stiffness Measurement) permite una medida continua de la rigidez en función de la penetración o frecuencia. Se trata de una herramienta muy útil no sólo para materiales rígidos como los metales, cerámicas o aleaciones sino también para materiales con comportamiento dependiente del tiempo como polímeros, compuestos o biomédicos.
    El equipo cuenta con dos cabezales (baja carga y alta carga) que permite barrer rangos de cargas de hasta 50 y 500 mN, respectivamente.

    El servicio incluye la posibilidad de realizar una caracterización superficial por microscopía óptica confocal e interferométrica para conocer la topografía 3D y rugosidad iniciales y después de haber sido sometidas a ensayos mecánicos o tribológicos.



    Instrumental disponible

    • Nanoindentador KLA G200x
    • Perfilómetro óptico-3D confocal e interferométrico SENSOFAR S-Neox
    Prestaciones
    Externos
    OPI / AGE / Universidades Otros
    Determinación de las Características Mecánicas en las Escalas Micro y Nanométricas
    60,09 (€/hora)
    65,81 (€/hora)
    Microscopía Óptica confocal 3D Alta Resolución-Perfilometría-Interferometría
    75,50 (€/hora)
    82,69 (€/hora)

    Contacto
    jcslopez@icmse.csic.es



    Difracción de Rayos X


    Difracción de Rayos X


    Responsables Científicos
    Dr. Concepción Real Pérez
    Personal Técnico
    Gdo. Ángel Arias Pérez

    La difracción de rayos-X permite la identificación cualitativa y cuantitativa de sustancias cristalinas y su caracterización microestructural y textural.
    El servicio dispone en la actualidad de cuatro difractómetros independientes, configurados específicamente para abordar el análisis de muestras policristalinas de muy distinta naturaleza, en lo referente a su composición, estabilidad química, cristalinidad, etc. Asimismo, con alguno de ellos se pueden llevar a cabo, además de los análisis rutinarios (Θ-2Θ), otros varios mas avanzados, como pueden ser:

    • Seguir las transformaciones de fase “in situ” provocadas por calentamientos en atmósfera inerte (vacio, Ar) o reactiva (H2, O2,..)
    • Caracterizar materiales en la nanoescala (1-100 nm) mediante el estudio de la dispersión de rayos-X a ángulos bajos (SAXS)
    • Determinar el grosor, densidad y rugosidad de películas delgadas, mediante Reflectometría de rayos-X
    • Obtener la estructura cristalina de materiales inestables a la atmósfera o muy transparentes a los rayos-X, mediante el empleo de capilares

    Instrumental disponible

    • Difractómetro Panalytical X'PERT PRO con cargador automático de muestras
    • Difractómetro PHILIPS X'PERT con cámara de alta temperatura (1200 ºC) ANTON PAAR HTK 1200
    • Difractómetro Panalytical X'PERT PRO (reflectometría, SAXS, ángulo rasante y capilares)
    Prestaciones
    Externos
    OPI / AGE / Universidades Otros
    Caracterización de Películas Delgadas mediante Reflectometría de Rayox X 21,55 (€/hora) 34,89 (€/hora)
    Caracterización de Películas Delgadas mediante Reflectometría de Rayox X (Textura Empyrean) 235,80 (€/hora) 258,25 (€/hora)
    Caracterización Estructural XRD (Difracción de Rayos X) en Polvo Cualitativo (Cargador) 18,12 (€/hora) 29,34 (€/hora)
    Caracterización Estructural XRD (Difracción de Rayos X) en Polvo Cualitativo (Temperatura) 19,29 (€/hora) 31,22 (€/hora)
    Caracterización Estructural XRD (Difracción de Rayos X) en Polvo Cualitativo (Kalfa1) 80,27 (€/hora) 87,92 (€/hora)
    Caracterización Estructural XRD (Difracción de Rayos X) en Polvo Cualitativo (Microdifracción) 84,89 (€/hora) 92,97 (€/hora)
    Dispersión de Rayos X a Bajo Ángulo (SAXS) 17,39 (€/hora) 28,15 (€/hora)
    XRD (Difracción de Rayos X) Láminas Delgadas (Panalytical) 16,93 (€/hora) 27,42 (€/hora)
    XRD (Difracción de Rayos X) Láminas Delgadas (Empyrean) 149,19 (€/hora) 163,39 (€/hora)

    Contacto
    creal@icmse.csic.es
    954 13 92 17 (ext. 446123)


    Microscopía Electrónica


    Microscopía Electrónica de Barrido


    Responsables Científicos
    Dra. Cristina T. Rojas Ruiz, Dr. Asunción Fernández Camacho
    Personal Técnico
    Dra. Mª Carmen Jiménez de Haro

    Reserva on-line

    La microscopía electrónica de barrido proporciona información microestructural, morfológica y de composición química en escala microscópica. Se puede aplicar a todo tipo de materiales y problemáticas de estudio en ciencia de materiales: cerámicas, plásticos, metales, minerales, catalizadores, muestras de patrimonio histórico, capas finas, recubrimientos, interfases, nanopartículas, etc. El equipo SEM es un microscopio de emisión de campo de cátodo frío que permite realizar imágenes de la morfología y textura superficial de las muestras con una resolución de 1 nm a 15kV. También permite trabajar a bajo voltaje en muestras sin metalizar y en modo transmisión (STEM-in-SEM) en muestras electrón-transparentes. Acoplado al detector de rayos-X (EDX) permite análisis elementales y mapas composicionales.

    Instrumental disponible

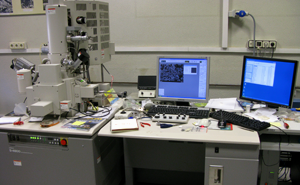

    • Microscopio SEM, modelo Hitachi S4800 SEM-FEG: cañón de emisión de campo de cátodo frío y voltaje de 0.5-30 kV, resolución de 1 nm a 15kV. Dotado de analizador EDX Bruker-X Flash-4010 con una resolución de 133 eV (en la línea MnKα) y detector con portamuestras para trabajar en modo transmisión (STEM-in-SEM).
    • Equipamiento adicional en el “laboratorio de preparación de muestras para microscopía electrónica”



    Prestaciones
    Externos
    OPI / AGE / Universidades Otros
    Metalización (Sputtering)
    59,36 (€/10 muestras)
    65,01 (€/10 muestras)
    Microscopía Electrónica de Barrido de Alta Resolución
    57,33 (€/hora)
    70,98 (€/hora)
    Microscopía Electrónica de Barrido, Bajo Voltaje
    57,33 (€/hora)
    70,98 (€/hora)
    Microscopía Electrónica de Barrido. Espectroscopía de Rayos X por Dispersión de Energía
    57,33 (€/hora)
    70,98 (€/hora)

    Contacto
    tcrojas@icmse.csic.es, cjimenez@icmse.csic.es, asuncion@icmse.csic.es



    Microscopía Electrónica de Transmisión


    Responsables Científicos
    Dra. Cristina T. Rojas Ruiz, Dra. Asunción Fernández Camacho
    Personal Técnico
    Dra. Gisela M. Arzac Di Tomaso, Lda. Olga Montes Amorín, Dª. Inmaculada Rosa Cejudo

    Reserva on-line

    La microscopía electrónica de transmisión es una técnica ampliamente utilizada para la caracterización estructural y química de materiales a escala microscópica y nanoscópica, proporcionando  imágenes bidimensionales de la textura de la muestra, forma y tamaño de grano y/o de partícula, grado de homogeneidad a escala microscópica, grado de cristalinidad de la muestra, identificación de fases cristalinas, e imágenes de alta resolución que identifican dominios cristalinos. El equipo está dotado de un analizador EDX para el análisis composicional. Puede aplicarse a todo tipo de materiales y campos de estudio en ciencia y tecnología de materiales trabajando sobre muestras electrón-transparentes preparadas en su caso ad-hoc para este fin. El servicio realiza microscopía en modo transmisión: Imágenes en campo claro y campo oscuro, difracción de electrones de área selecta y microscopía electrónica de alta resolución así como análisis elemental de area selecta. No se dispone de modo STEM.

    Instrumental disponible

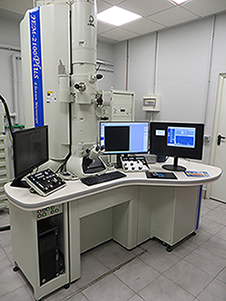

    • Microscopio JEOL 2100Plus (200kV) con filamento de LaB6. Resolución estructural de 0.14 nm entre líneas y 0.23 nm entre puntos, portamuestras de uno y dos giros. Acoplados al equipo se dispone de un sistema de análisis por Energías Dispersivas de Rayos X (EDX X-Max 80T, Oxford Instruments) y una cámara CCD (Gatan) para registro de imágenes.



    Prestaciones
    Externos
    OPI / AGE / Universidades Otros
    Caracterización Estructural: Microscopía Electrónica de Transmisión (TEM)
    88,06 (€/hora)
    96,45 (€/hora)
    Microanálisis por Dispersión de Energía (EDS) en Microscopía Electrónica de Transmisión
    88,06 (€/hora)
    96,45 (€/hora)
    Microscopía Electrónica de Transmisión de Alta Resolución
    88,06 (€/hora)
    96,45 (€/hora)

    Contacto
    tcrojas@icmse.csic.es, olga@ciccartuja.es, asuncion@icmse.csic.es



    Laboratorio de Nanoscopias y Espectroscopias-LANE


    Responsables Científicos
    Dra. Cristina T. Rojas Ruiz, Dra. Asunción Fernández Camacho
    Personal Técnico
    Dra. Gisela M. Arzac Di Tomaso, Lda. Dª Olga Montes Amorín

    Reserva on-line

    El laboratorio LANE cuenta con un microscopio TEM de emisión de campo Tecnai F30, dotado con modo STEM, detectores HAADF y EDX y filtro de energía (GIF). Las técnicas disponibles incluyen: medidas TEM en campo claro y campo oscuro; TEM de alta resolución; difracción de electrones; análisis STEM-HAADF; análisis EDX y STEM-EDX así como EELS y STEM-EELS, incluyendo medidas puntuales, en línea y mapas composicionales; imágenes EFTEM; análisis espectro-imagen y tomografía electrónica.

    Instrumental disponible

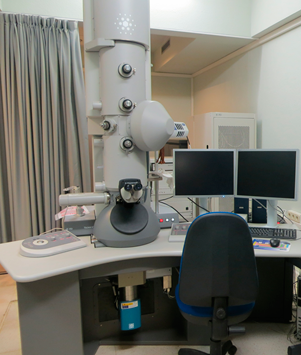

    • Microscopio Tecnai G2 F30 S-TWIN de 300KV con cañón de emisión de campo. Resolución estructural de 0.2 nm entre puntos, portamuestras de uno y dos giros. Acoplados al equipo se dispone de un detector EDX Silicon Drift Detector X-Max 80T (Oxford Instruments) y un filtro de energías Gatan (GIF Quantum SE)



    Prestaciones
    Externos
    OPI / AGE / Universidades Otros
    Caracterización Estructural: Microscopìa Electrónica de Transmisión (TEM)
    121,12 (€/hora)
    132,65 (€/hora)
    Microanálisis por Dispersión de Energía (EDS) en Microscopía Electrónica de Transmisión
    121,12 (€/hora)
    132,65 (€/hora)
    Microscopía Electrónica de Transmisión: EELS (Espectroscopia por Pérdida de Energía)
    121,12 (€/hora)
    132,65 (€/hora)
    Microscopía Electrónica de Transmisión: EFTEM (Energy Filtering TEM)
    121,12 (€/hora)
    132,65 (€/hora)
    Microscopía Electrónica de Transmisión: ELNES (Energy-Loss Near Edge Structures)
    121,12 (€/hora)
    132,65 (€/hora)
    Microscopía Electrónica de Transmisión: Spectrum Imaging
    121,12 (€/hora)
    132,65 (€/hora)
    Microscopía Electrónica de Transmisión: Tomografía Electrónica en Modos TEM/STEM)
    121,12 (€/hora)
    132,65 (€/hora)
    Microscopia Electrónica de Transmisión de Alta Resolución 121,12 (€/hora) 132,65 (€/hora)
    Microscopía Electrónica de Transmisión: Modo STEM/ADF-HAADF 121,12 (€/hora) 132,65 (€/hora)

    Contacto
    tcrojas@icmse.csic.es, asuncion@icmse.csic.es



    Laboratorio de Preparación de Muestras para Microscopía Electrónica


    Responsables Científicos
    Dra. Cristina T. Rojas Ruiz, Dra. Asunciòn Fernández Camacho
    Personal Técnico
    Dª María Inmaculada Rosa Cejudo, Lda. Dª Olga Montes Amorín

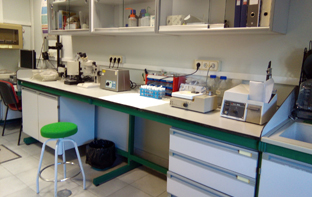

    El laboratorio de preparación de muestras para TEM y SEM dispone de metalizador de oro, evaporador de carbón, metalizador de Cr y carbón, cortadora de disco, pulidora, “disc-grinder”, cortadora ultrasónica, pulidora cóncava (dimple) y adelgazador iónico (Fischione 1010).



    Prestaciones
    Externos
    OPI / AGE / Universidades Otros
    Metalización (Sputtering)
    59,36 (€/muestra)
    65,01 (€/muestra)
    Preparación de Láminas Delgadas y Probetas Delgado-Pulidas (Sección Transversal)
    212,81 (€/muestra)
    233,08 (€/muestra)
    Preparación de Láminas Delgadas y Probetas Delgado-Pulidas (Visión Planar)
    181,22 (€/muestra)
    198,48 (€/muestra)
    Preparación de Láminas Delgadas y Probetas Delgado-Pulidas (Adelgazamiento Iónico)
    29,79 (€/muestra)
    42,56 (€/muestra)

    Contacto
    tcrojas@icmse.csic.es, asuncion@icmse.csic.es



    Preparación y caracterización de sistemas catalíticos heterogéneos


    Preparación y caracterización de sistemas catalíticos heterogéneos


    Responsables Científicos
    Dr. Alfonso Caballero Martínez

    Este Servicio puede suministrar todo tipo de muestras sólidas con actividad catalítica en diversos procesos de interés industrial, energético y medioambiental.
    Las muestras se suministran en cualquier etapa de preparación, con o sin pretratamiento o incluso listas para ser utilizadas. Puede incluir su caracterización por diversas técnicas físicas y químicas.



    Prestaciones
    Externos
    OPI / AGE / Universidades Otros
    Medida de la Actividad Catalítica
    86,51 (€/hora)
    94,75 (€/hora)
    Preparación de Muestras
    86,51 (€/hora)
    94,75 (€/hora)
    Tratamiento Muestra: Secado 86,51 (€/hora) 94,75 (€/hora)

    Contacto
    alfonso.caballero@csic.es



    Servicio de Mecanizado


    Servicio de mecanizado


    Personal Técnico
    D. Juan Carlos Martín Sánchez, D. Manuel Perea Domínguez

    Se trata de un servicio horizontal fundamental para el Instituto y unidades externas adscritas al mismo. Ya que permite mejorar, modificar y adecuar el material y equipamiento científico a las necesidades de cada investigador y/o investigación en curso. Incluso llegando a su fabricación partiendo de una necesidad concreta. Ofreciendo asesoramiento técnico, diseño y fabricación de todos los elementos anteriormente descritos.

    Además brinda la posibilidad de realizar pequeñas reparaciones y parte del mantenimiento general del equipamiento científico y de laboratorio.

    Instrumental disponible

    El servicio cuenta con herramientas manuales y herramientas eléctricas para la conformación de materiales muy diversos. Contando con la posibilidad unión de diversos materiales mediante los procesos de soldeo que se pueden realizar en el servicio:

    • Soldadura fuerte con diferentes aportes.
    • Soldadura por arco eléctrico.
    • Soldadura TIG sobre aceros.

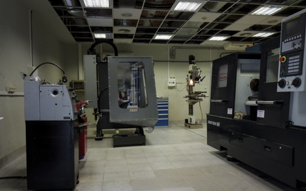

    Para los procesos de mecanizado por arranque de viruta se cuenta con las siguientes máquinas-herramientas:

    • Centro de mecanizado,HAAS TM 1P.
    • Fresadora de torreta Fortex FTX-4-FC VARIO.
    • Taladro vertical, ERLO TSAR32.
    • Torno paralelo convencional PINACHO SC200.
    • Torno paralelo semiautomático PINACHO SMART TURN180.



    Prestaciones
    Externos
    OPI / AGE / Universidades Otros
    Diseño Mediante CAD de piezas 2D o 3D 1,84 (€/hora) 2,01 (€/hora)
    Fabricación de Piezas Mediante Procedimiento de Arranque de Viruta (Fabricación de Prototipos) A consultar A consultar
    Fabricación de Piezas Mediante Procedimiento de Arranque de Viruta (Mecanizado Mediante Torno o Fresadora) 32,43 (€/hora) 35,52 (€/hora)
    Prototipado Rápido de PIezas por Depósito de Plástico (Diseño y Fabricación de Piezas de Plástico - Impresión 3D) 11,07 (€/hora) 12,12 (€/hora)

    Contacto
    jcarlos.martin@csic.es
    954 48 96 17 (ext. 446102)


    icms
